單筒型
內容大圖:
適用於小量分裝、定量注入自油灌取出的機油，最適合用來組合機油專用之幫浦、軟管、控制閥設備。
機油用幫浦插入油桶蓋注入口，用轉接器固定，機油吐出口接上軟管後，再將軟管另一端接上控制閥。
將幫浦接上空壓機，按下控制閥機油將會自動吐出；放開控制閥機油則會停止吐出，幫浦也會停止。
需要使用長軟管的情況時，請使用軟管卷盤，再者若屬遠距離輸送的情況請實行配管工程。
規格型號
| 產品編號 | 型號 | 比例 | 空氣馬達 | 衝程 （mm) |
顯示屏 | 每公升 週期 |
重量(kg) (幫浦本體) |
||
|---|---|---|---|---|---|---|---|---|---|
| 有效直徑 (mm) |
有效截面面積 (cm2) |
空氣馬達 (ｍl) |
下幫浦 (ｍl) |
||||||
| 滾 筒 式 | |||||||||

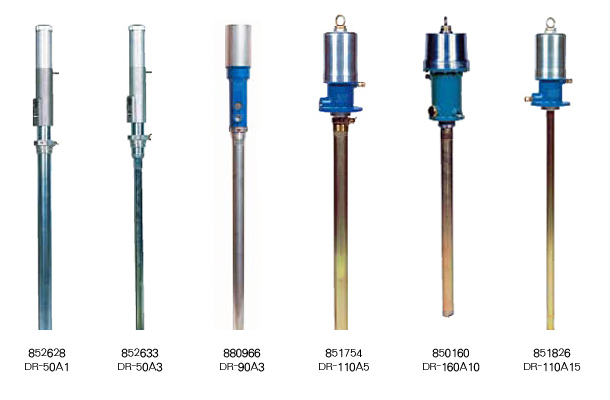

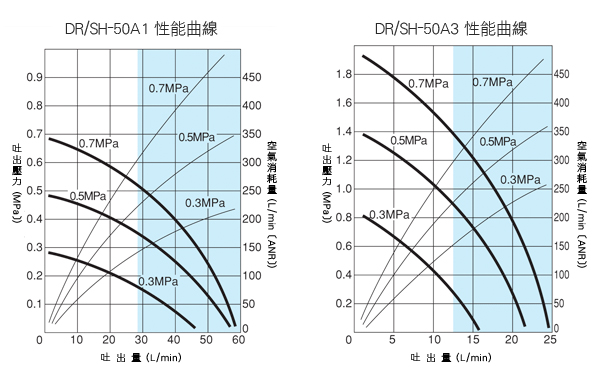

| 852628 | DR-50A1 | 1×1 | 31.5 | 7.8 | 69.0 | 141 | 115 | 8.7 | 5.0 |
| 852633 | DR-50A3 | 3×1 | 31.5 | 7.8 | 69.0 | 141 | 49 | 20.4 | 5.4 |

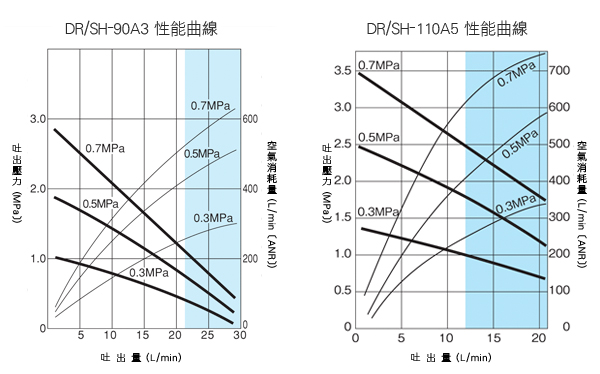

| 880966 | DR-90A3 | 3×1 | 55.0 | 23.8 | 70.0 | 445 | 116 | 8.6 | 7.1 |
| 851754 | DR-110A5 | 5×1 | 77.8 | 47.5 | 60.0 | 570 | 109 | 9.2 | 12.0 |

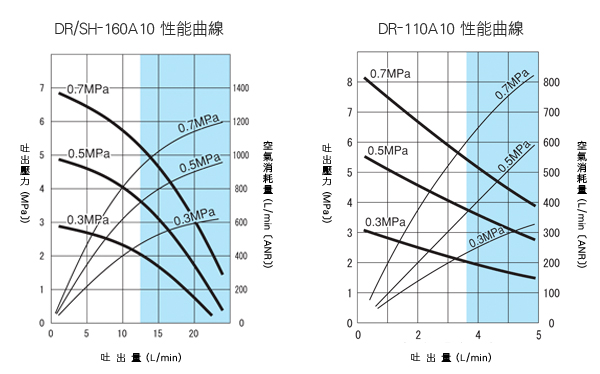

| 850160 | DR-160A10 | 10×1 | 113.5 | 101.2 | 100.0 | 2,011 | 181 | 5.5 | 17.0 |
| 851826 | DR-110A15 | 15×1 | 77.8 | 47.5 | 60.0 | 570 | 37 | 27.0 | 9.0 |
| 虹 吸 式 | |||||||||
| 852629 | SH-50A1 | 1×1 | 31.5 | 7.8 | 69.0 | 141 | 115 | 8.7 | 2.6 |
| 852634 | SH-50A3 | 3×1 | 31.5 | 7.8 | 69.0 | 141 | 49 | 20.4 | 3.3 |
| 880967 | SH-90A3 | 3×1 | 55.0 | 23.8 | 70.0 | 445 | 116 | 8.6 | 4.5 |
| 851753 | SH-110A5 | 5×1 | 77.8 | 47.5 | 60.0 | 570 | 109 | 9.2 | 8.3 |
| 850097 | SH-160A10 | 10×1 | 113.5 | 101.2 | 100.0 | 2,011 | 181 | 5.5 | 13.0 |
