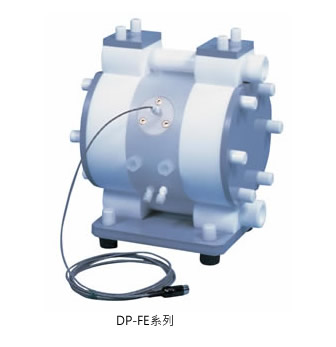

DP-FE系列（接近感應換向）
內容大圖:
產品規格
| 型號 | DP-5FE ※1 | DP-10FE | DP-20FE | DP-25FE ※2 | DP-38FE ※2 | |||
|---|---|---|---|---|---|---|---|---|
| 口徑 | 1/4″(8A) | 3/8″(10A) | 3/4″(20A) | 1″(25A) | 1″(25A) | |||
| 材料接口 | 吸入口 | Rc1/4(F) | Rc3/8 (F) ※3 |
JIS法藍 10K10A |
Rc3/4 (F) ※3 |
JIS法藍 10K20A |
JIS法藍 10K2A |
|
| 吐出口 | ||||||||
| 空氣接口 ※5 |
供給口 (附球閥) |
Rc1/4(F) | Rc3/8(F) | Rc1/2(F) | ||||
| 排氣口 | Rc3/8(F) (內含消音器) |
Rc3/8(F) (內含消音器) |
Rc3/4(F) (內含消音器) |
|||||
| 材質 | 本體 (接觸液體部分) |
聚四氟乙烯樹脂(PTFE，PFA) | ||||||
| 隔模片、閥、閥密封 | 聚四氟乙烯樹脂(PTFE) | |||||||
| 本體 (空氣換向部分) |
PPS樹脂 | 聚丙烯(PP) | 高密度聚乙烯(HDPE) | |||||
| 常用空氣壓力 | 0.2～0.5MPa | 0.2～0.7MPa | ||||||
| 最高吐出壓力 | 0.5MPa | 0.7MPa | ||||||
| 吐出量/工作週期※4 | 18mL | 60mL | 200mL | 300mL | 0mL | |||
| 最大吐出量※6 | 12L/min | 20L/min | 52L/min | 65L/min | 85L/min | |||
| 最大空氣消耗 | 300 L/min(ANR) |
350 L/min(ANR) |
400 L/min(ANR) |
1400 L/min(ANR) |
000 L/min(ANR) |
|||
| 固體顆粒限界 (最大可通過粒徑) ※7 |
― | 1mm以下 | 2mm以下 | 3mm以下 | ||||
| 黏度界線 | 0.5Pa・s 以下 |
1Pa・s以下 | 2Pa・s以下 | 2.5 Pa・s以下 | ||||
| 環境溫度 | 氣溫 | 0～70℃ | ||||||
| 液溫 | 0～80℃ | |||||||
| 運轉音量 | 71dB | 82dB | 85dB | 85dB | ||||
| 重量 | 3.4kg | 6.6kg | 7.2kg | 14.6kg | 15.5kg | 28.4kg | 51kg | |
※1：DP-5FE的閥門型式為平板型。
※2：DP-25FE、DP-38FE為接到訂單再生產，因此請先確定交貨期。
※3：DP-10FE、DP-20FE的吸入口、吐出口的連接方式可以是Rc 螺紋、法藍式的NPT螺紋、ANSI法藍(特別訂做)等型式。
※4：會依使用條件不同而異。
※5：最大吐出量是在連接空氣管Φ8×Φ6×2.5m、最大空氣壓力0.5MPa、清水、揚程0、常溫的條件下取得的試驗數據。
<注>DP-25FE、DP-38FE是在連接空氣管Φ12×Φ10×2.5m、最大空氣壓力0.7MPa的條件下取得的試驗數據。
※6：使用平板閥的型號不可用來輸送含固體顆粒的液體。
※DP-FE系列幫浦在單品銷售時附有感應電纜線2.5m。幫浦控制器、電磁閥等需另外購買｡
產品編號表
| 閥門型式 | 連接方式 | ||
|---|---|---|---|
| 幫浦尺寸 | 螺紋(PT) | 法藍 | |
| 球閥 | 5 |
― |
― |
| 10 | 853612 | 853624 | |
| 20 | 853613 | 853625 | |
| 25 | ― | 853609 | |
| 38 | ― | 853607 | |
| 平板閥 | 5 | 853657 | ― |
| 10 | 853632 | 853634 | |
| 20 | 853633 | 853635 | |
| 25 | ― | 853615 | |
| 38 | ― | 853618 | |
