NDP-50系列

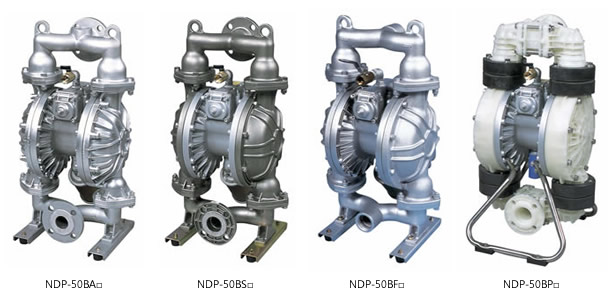

內容大圖:

口徑 2”(50A) 最大流量約 600L/min。高吐出量的防爆型幫浦，適合石油、化合物工廠等生產線上使用。

基本參數

吐出口徑		2″（50A）
材料接口	吸入口	JIS相當於10K 50A ※
	吐出口
空氣接口	供給口	Rc3/4　（附空氣閥球）
	吐出口	Rc1　內部裝有消音器）※
常用空氣壓力		0.2～0.7MPa
最高吐出壓力		0.7MPa
吐出量／工作週期		聚四氟乙烯隔膜片：4.3L 橡膠系列隔膜片：2.1L
固體顆粒限值（最大可通過粒徑）		8mm 以下
重量		NDP-50BA□：37kg NDP-50BS□：60kg NDP-50BF□：65kg NDP-50BP□：35kg

※ 鑄鐵（FC250）NDP-50BF□系列的材質接口是螺紋型時，連接尺寸為Rc2。

本體材質

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	C：氯丁橡膠 (CR）	N：腈類橡膠（NBR）	E：三元乙丙橡膠 (EPDM）	V：氟橡膠 (FKM)
A：鋁合金（AC4C-T6）	NDP-50BAC §（852661）	NDP-50BAN §（852329）	NDP-50BAE （852662）	NDP-50BAV （852313）
S：不鏽鋼（SCS14）	NDP-50BSC §（852663）	NDP-50BSN （852332）	NDP-50BSE （852664）	NDP-50BSV （852314）
F：鑄鐵（S45C）	NDP-50BFC （852834）	NDP-50BFN （852830）	NDP-50BFE （852835）	NDP-50BFV （852833）
P：聚丙烯（PPG）	NDP-50BPC §（852665）	NDP-50BPN （852335）	NDP-50BPE （852666）	NDP-50BPV （852315）

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	T：聚四氟乙  (PTFE）	H：聚脂彈性體 (TPEE)	S：聚乙烯彈性體 (TPO)	H/T ※
A：鋁合金（AC4C-T6）	NDP-50BAT （852331）	NDP-50BAH §（852330）	NDP-50BAS （852713）	NDP-50BAH/T (853029)
S：不鏽鋼（SCS14）	NDP-50BST §（852334）	NDP-50BSH （852333）	NDP-50BSS （852714）	NDP-50BSH/T (853030)
F：鑄鐵（S45C）	NDP-50BFT （852832）	NDP-50BFH （852831）	NDP-50BFS （852836）	NDP-50BFH/T (853031)
P：聚丙烯（PPG）	NDP-50BPT §（852337）	NDP-50BPH （852336）	NDP-50BPS （852715）	NDP-50BPH/T (853032)

§：標準庫存型號
※H/T是指隔膜片為聚脂彈性體（TPEE）材料，球為聚四氟乙烯（PTFE）材料的型號。

主要零件材質

型號	NDP-50BA□	NDP-50BS□	NDP-50BF□	NDP-50BP□
平板閥	NDP-50B□H→NBR NDP-50B□S→EPDM 其他同膜片材質
閥座	NDP-50BAT→A5056 其他→同膜片材質	NDP-50BST→SUS316 其他→同膜片材質	NDP-50BFT→SUS316 其他同膜片材質	PP
閥軸承	全系列皆與本體材質相同
中心圓盤	A5056	SUS316		PPG(SCS13)

※ SCS13 為內芯材質

【注意】

體接觸液體部份材質為樹脂的幫浦（BP□），其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
