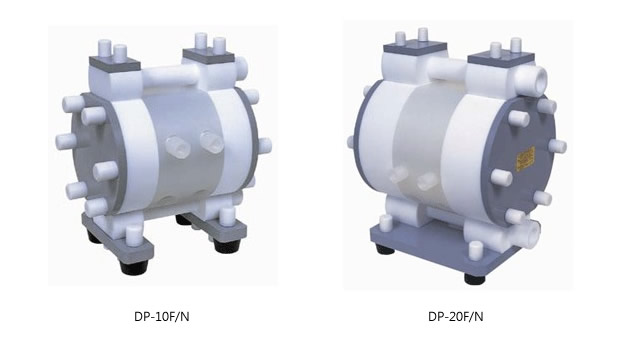

DP-F/N 無金屬系列

內容大圖:

本系列具高度可靠性、安全的設計,物料填裝可由外部計時裝置控制的氣動型化學幫浦,適用於新一代的藥品供應系統。
可防止金屬離子的外漏
由於採用一體成型之膜片,可使驅動室與送液室完全隔離;幫浦全由非金屬零件構成(中心軸、螺絲類除外),因此,即使萬一PTFE膜片破損,也不會有造成金屬離子污染的危險。



產品規格

 型 號  DP-10F/N DP-20F/N
產品編號 853499 853500 853437 853438
吐出口徑 3/8(10A) 3/4(20A)
材料接口 吸入口 Rc3/8 JIS法藍
10K10A相當
Rc3/4 JIS法藍
10K20A相當
吐出口
空氣接口 供給口 Rc1/4
排氣口 Rc3/8
常用空氣壓力 0.2~0.5MPa
 最高吐出壓力 0.5MPa
切換速度* 0.2~0.5sec./cycle 0.5~1.0sec./cycle
吐出量/工作週期* 60mL 180mL
最大吐出量* 22L/min 35L/min
最大空氣消耗量* 350L/min(ANR) 400L/min(ANR)
固體顆粒限界*
(最大可通過粒徑)
1mm以下 2mm以下
黏度限界 1Pa・s以下 2Pa・s以下
使用環境
溫度範圍
氣溫 0~70℃
液溫 0~80℃
作動音 82dB 85dB
 重量 6.4Kg 14.2Kg

*在衝程無限制狀態下,切換速度可達1sec./cycle。
*會依使用條件的變換而異。
*切換速度為0.2sec./cycle(10F/N)、0.5sec./cycle(20F/N)時。

【注意】驅動方式有定時幫浦控制器驅動、P.L.C驅動及中心排氣型3位5通電磁閥驅動。
